Zakres dostawy:
- Szybkozmienny uchwyt stalowy z 3 końcówkami,
- Tarcza 4-szczękowa Ø 200mm ze szczękami zwrotnymi,
- Osłona uchwytu,
- Tarcza mocująca Ø 250mm,
- 2x stałe kły centrujące MK4,
- Tulejka redukcyjna MK 6/4,
- Stała podtrzymka,
- Ruchoma podtrzymka,
- Lampka halogenowa,
- Tylna ściana na wióry,
- Układ płynu chłodzenia,
- Podstawa z hamulcami,
- 1 zestaw kół zmianowych,
- Narzędzia obsługi.

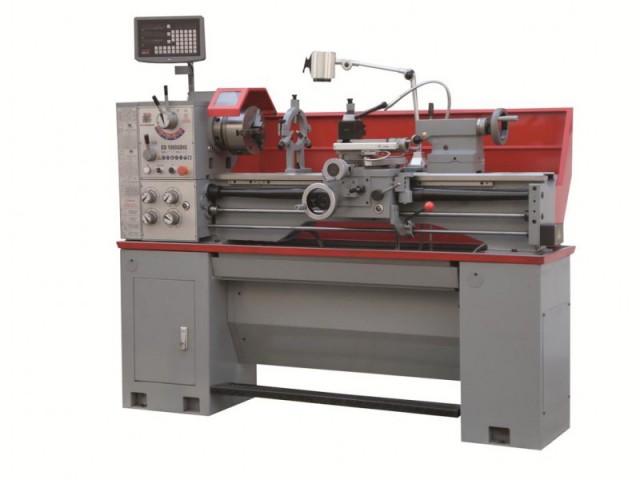

Tokarka do metalu ED 1000GDIG
| ED 1000GDIG | Drukuj stronę |
- 48h czas realizacji
- 1 rok gwarancji
- DTR
Uniwersalna, wyjątkowo stabilna tokarka z dźwignią zmiany biegów idealnie przystosowana do zastosowanie przy budowie narzędzi, w zakładach szkolenia zawodowego seryjnie wyposażona w duży przelot wrzeciona o śr. Ø 51mm u umożliwia obrabianie wałów o dużej średnicy. Elektromagnetyczne hamulce – dla maksymalnego bezpieczeństwa i zminimalizowania czasu pobocznego dzięki natychmiastowemu zatrzymaniu się trzpienia. Indukcyjnie hartowane i precyzyjnie szlifowane pryzmatyczne prowadnice łoża. Cicha praca dzięki precyzyjnie obrobionym komponentom przekładni oraz odpornemu na wibracje łożu maszyny z odlewu żeliwnego. Przekładnia oraz trzpień główny hartowane oraz precyzyjnie szlifowane, zanurzone w oleju dynamicznie wyważony trzpień główny, wysoka dokładność obrotów końcówki trzpienia (< 0,009mm). Bezstopniowa regulacja liczby obrotów dzięki konwertorowi częstotliwości, komfortowe odczytywanie ich na cyfrowym wskaźniku liczby obrotów. Uchwyt trzpienia Camlock D1-5 zgodny z DIN 55029 konik można przesuwać do toczenia stożków o +/- 5mm. Prowadnice regulowane dzięki listwom klinowym doświadczony użytkownik może wybierać między 32 gwintami metrycznymi (0.45-10mm) i 20 gwintami calowymi (2.25-40 Gg/1“). Urządzenie posiada wyświetlacz położenia osi.
|
Możesz kupić na raty, w systemie Sygma Bank Dzwoń: 506 047 477 |
-
lub skontaktuj się z naszymi handlowcami:
-
E-mail: handel@kma-maszyny.pl
-
Tel.: +48 500 120 180
-
Tel.: +48 785 591 297
Charakterystyka - Tokarka do metalu ED 1000GDIG
| Rozstaw kłów | 1000 mm |
| Wysokość kłów | 166 mm |
| Max. średnica toczenia nad łożem maszyny | 330 mm |
| Max. średnica toczenia nad saniami narzędziowymi | 198 mm |
| Max. średnica toczenia w mostku | 450 mm |
| Szerokość łoża maszyny | 187 mm |
| Wysokość łoża maszyny | 305 mm |
| Prześwit wrzeciona | 52 mm |
| Końcówka trzpienia D1-5 | DIN 55029 |
| Uchwyt trzpienia | MK6 |
| Liczba obrotów trzpienia(bezstopniowo) | 70-1900 obr./min |
| Droga posuwu sań wzdłużnych | 960 mm |
| Droga posuwu sań poprzecznych | 160 mm |
| Droga posuwu sań narzędziowych | 68 mm |
| Posuw poprzeczny (16) | 0,022 - 0,298 mm/obr. |
| Posuw wzdłużny (16) | 0,078 - 1,044 mm/obr. |
| Uchwyt kła | MK4 |
| Droga kła | 100 mm |
| Max mocowanie narzędzia | 20x20 mm |
| Zakres wzrostu gwintu metrycznego (32) | 0.45 - 10.0 mm |
| Zakres wzrostu gwintu calowego (20) | 2.25 - 40 TPI |
| Moc silnika S1 (100%) / S6 | 1.5kW / 2.1kW |
| Napięcie | 400V |
| Wymiary maszyny DxSxW | 1940x760x1520 mm |
| Waga podczas transportu | 680 kg |
